视频监控是安全防范系统的重要组成部分,它是一种防范能力较强的综合系统。视频监控以其直观、准确、及时和信息内容丰富而广泛应用于许多场合。近年来,随着计算机、网络以及图像处理、传输技术的飞速发展,视频监控技术也有了长足的发展。视频监控技术在安全防范系统中占有重要的地位。

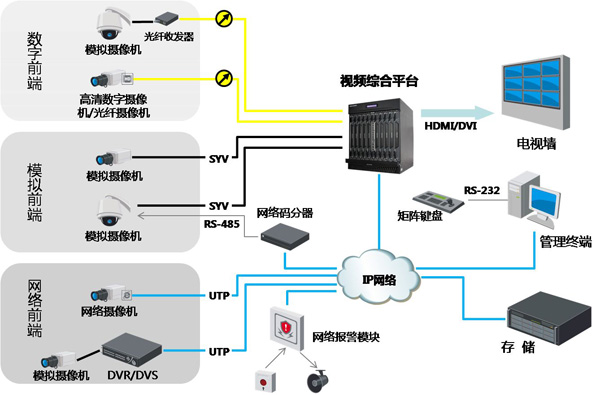

视频监控系统包括前端摄像机、传输线缆、视频监控平台。摄像机可分为网络数字摄像机和模拟摄像机,可作为前端视频图像信号的采集。完整的视频监控系统是由摄像、传输、控制、显示、记录登记5大部分组成。摄像机通过网络线缆或同轴视频电缆将视频图像传输到控制主机,控制主机再将视频信号分配到各监视器及录像设备,同时可将需要传输的语音信号同步录入到录像机内。 通过控制主机,操作人员可发出指令,对云台的上、下、左、右的动作进行控制及对镜头进行调焦变倍的操作,并可通过视频矩阵实现在多路摄像机的切换。利用特殊的录像处理模式,可对图像进行录入、回放、调出及储存等操作。

视频监控包括的产品:

摄像机(Camera)

光圈镜头

硬盘录像机

矩阵

控制键盘

监视器

分类

在视频技术不断的发展情况下,视频监控可分为两大类:网络数字视频监控系统和 模拟信号视频监控( 嵌入式硬盘录像机系统 )。

主要组成

采集系统

视频中心控制矩阵

视频采集系统主要由各观测点的摄像机组成,主要完成视频图像信号采集。由现有8个高性能彩色数码摄像机组成。主要实现对每个采集点的视频采集。

云台镜头

云台镜头控制系统主要由云台和控制器组成。用于完成在监控中心遥控摄像机的远程视频信号传输,观测位置的变动和观测点图像的放大、缩小处理。

信号传输

信号传输分有线和无线传输,并且传输方式和传输线材对信号影响较大。

在本系统中信号传输系统主要包括电源信号的传输、视频信号的传输和控制信号的传输线路三部分组成。

视频处理

视频处理系统主要完成对视频信号的数字化处理、图像信号的显示、图像信号的存储、及图像信号的远程传输。本系统中采用硬盘录像及远程传输系统实现对所有采集点的显示、录像和回放以及远程浏览。
